Modifikasi UPS

CARA PERTAMA

PERANGKAT TEMPUR
1. AKI <----- wajib gak mungkin gak . Terserah mo pake yg 60A ato 45A, sesuai budget agan2. beli yang 12v yah, mo baru ato seken terserah, asal kondisi masih yahud.
Yang saya pake disini adalah AKI 12V 60A

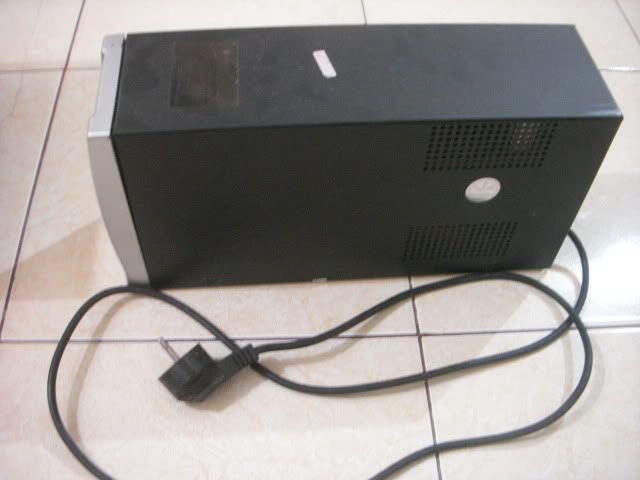

2. UPS <--- wajib banget . kl mo hemat, cari ajah UPS seken, bodo amat dah batere UPS nya udah soak, yg penting mesin masih tokcer. cari yang 12v yah biar sama voltase dengan si AKI.
Yang saya pake prolink 650VA 12v




3.Kabel listrik tembaga ukuran 4mm



4. penjepit/jack AKI
merah = (+)
hitam = (-)




5. obeng minus dan tang runcing



6. isolasi listrik
contoh yang saya pake merk 3M




All perangakat





EKSEKUSI

  • bongkar UPS nya, copot batere bawaan ups, biar gak bikin berat karo mo dibawa-bawa . lepas kabel yang menyambung ke UPS. nanti hasil nya seperti gambar di bawah ini

  • kupas kedua ujung kabel. panjang kabel yang diperlukan menyesuaikan kebutuhan agan2.

  • sambungkan kabel listrik yang sudah di kupas dengan kabel batere UPS. pergunakan tang runcing buat congkel2nya (bahasa nya gak banget nih )

  • kalo sudah, tutup dengan isolasi listrik.

  • lubangi tutup samping/casing UPS buat jalur kabel ke AKI. cara lubangin nya bisa congkel pake tang runcing ato bawa ke tukang las, minta ajah di bor, biar rapi . kalo saya males, akhirnya lubangi paksa

  • selanjutnya pasang kembali tutup/casing UPS nya, kabel nya di keluarin lewat lobang tadi.



DONE!







FYI:
- kemampuan charging UPS ke AKI sangat lemah terbatas. karena memang tidak di desain untuk mencharge AKI. klo ada dana lebih, sediakan AKI cadangan. jadi klo AKI utama dirasa sudah habis, bisa langsung ganti dengan cadangan. AKI utama di bawa ke tukang AKI minta setrum, paling2 cuma bayar 15rb.
- Waktu pergantian AKI utama ke cadangan kudu matiin UPS nya gak? Gak perlu gan, langsung cabut ajah penjepit/jack AKI nya pindah ke AKI yang lain. UPS gak akan mati, kecuali ente matiin tuh listik
- Inti dari modifikasi UPS ini adalah mengganti batere bawaan UPS yang ampere nya lebih kecil dengan ampere yang lebih besar (dalam hal ini AKI). sehingga waktu backup yg di dapat lebih lama, krn kapasitas ampere lebih besar.
- Kira-kira bisa tahan berapa lama kalo pake modif UPS+AKI ini gan? Sebentar, aku tanya ama dukun sebelah (becanda). Berapa lama nya, tergantung berapa banyak perangkat agan2 yang mau di backup











CARA KEDUA


UPS di bongkar....


Bagian modul pcb yg udah di buka... perhatikan yg di garis merah...
Di sana ane melakukan penggantian komponen resistor yg aslinya 1ohm 2w diganti pake resistor 5w dan dioda yg tadinya 4A diganti jadi 10A


setelah di zoom


Ini kompoen aslinya resistor ga kuat ke bakar karena di aliri arus yg gede


Ini ups yg siap di gunakan.... tinggal di coba pake aki mobil. Percobaan yg ane lakukan cuma aki 7A 2 unit di paralel jadi dapetnya 12 volt 14A


Rumus Perhitungan lama ketahanan :
12Volt 200Ampere/Hour dengan beban 400watt maka
12Volt X 200Ampere/hour = 2400watt/jam
dibagi beban 400watt =
Maka hasilnya adalah 6 jam
Anda baru saja membaca artikel yang berkategori UPS dengan judul Modifikasi UPS. Anda bisa bookmark halaman ini dengan URL https://blogbudakbungo.blogspot.com/2013/05/modifikasi-ups.html. Terima kasih......??? sampai jumpa di blog saya berikutnya......??
Ditulis oleh: blog budak bungo - Tuesday 28 May 2013
