Mengukur Komponen

IDevice Icon 1. Mengukur Resistor
Resistor adalah suatu komponen yang banyak dipakai di dalam rangkaian elektronika. Fungsi utamanya adalah membatasi (restrict) aliran arus listrik. Fungsi lainnya sebagai resistor (R) pembagi tegangan (voltage divider), yang menghasilkan tegangan panjar maju (forward bias) dan tegangan panjar mundur (reverse bias), sebagai pembangkit potensial (output) vo, dan potensial merujuk pada hukum Ohm : I = V/R, semakin besar nilai tahanan/resistan (R), semakin kecil arus (I) yang dapat mengalir. Besar kecilnya nilai satuan Ohm yang dimiliki oleh resistor dapat dihitung dengan melihat pita (band) warna yang terdapat pada badan resistor. Mengikuti gambar di bawah ini:

Jika pita pertama berwarna kuning, pita kedua berwarna ungu, pita ketiga berwarna coklat, pita keempat berwarna emas, nilai satuan Ohm dari resistor tersebut adalah 47 x 101 = 470 dengan toleransi 5%. Harap diingat, warna kuning menunjukkan angka 4, warna ungu menunjukkan angka 7, warna coklat menunjukkan angka 1, dengan demikian faktor pengali = 101, jika pita ketiga berwarna merah, faktor pengali = 102, demikian seterusnya. (Lihat kembali modul tentang komponen elektronika). Untuk lebih jelas, pelajari gambar di bawah ini, (di download dari situs/website www.diyguitarist.com)

Cara lain untuk mengetahui besarnya nilai satuan Ohm sebuah resistor adalah mengukurnya dengan Multimeter. Perhatikan gambar di bawah ini. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) berada pada posisi x1, x10 atau kโ„ฆ.
Gambar. Megukur Resistor


IDevice Icon 2. Mengukur Variabel Resistor
Variabel resistor adalah resistor yang dapat berubah nilai satuan Ohm-nya dengan cara memutar-mutar tuas pemutar atau sekrup yang menggerakkan kontak geser/penyapu (wiper) yang terdapat di dalam resistor tersebut. Lihat gambar di bawah ini

Variabel resistor yang memiliki tuas pemutar biasanya disebut potensiometer (potentiometer), dan yang memiliki sekrup pengatur disebut preset atau trimpot.
Mengukur nilai satuan Ohm dari variabel resistor dengan Multimeter adalah seperti yang ditunjukkan oleh gambar di bawah ini. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) berada pada posisi x1, x10 atau kโ„ฆ, sesuai kebutuhan.
Gambar. Mengukur Variabel Resistor

IDevice Icon 3. Mengukur Resistor Peka Cahaya/LDR
Resistor Peka Cahaya/Light Dependence Resistor (LDR) adalah sebuah resistor yang berfungsi sebagai input transducer (sensor) dimana nilai satuan Ohm-nya dipengaruhi oleh cahaya yang jatuh di permukaan LDR tersebut.
Mengukur nilai satuan Ohm dari LDR dengan menggunakan Multimeter adalah seperti yang ditunjukkan oleh gambar di bawah ini. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) berada pada posisi x1, x10 atau kโ„ฆ, sesuai kebutuhan.
Gambar. Mengukur Light Dependence Resistor (LDR)

Sebagai acuan, ditempat gelap, nilai satuan Ohm dari LDR = 1Mฮฉ (1 Mega Ohm/1000.000ฮฉ). Ditempat terang nilai satuan Ohm dari LDR = 100ฮฉ.

IDevice Icon 4. Mengukur Themistor
Thermistor (Thermally sensitive resistor) adalah sebuah resistor yang dirancang khusus untuk peka terhadap suhu. Thermistor terbagi dalam dua jenis. Pertama, yang disebut dengan Negative Temperature Coefficient Resistor (NTCR), jika mendapat panas, nilai satuan Ohm-nya berkurang, misal pada suhu 250 C nilai satuan Ohm-nya = 47 kilo Ohm (47kโ„ฆ). Kedua, yang disebut dengan Positive Temperature Coefficient Resistor (PTCR), jika mendapat panas, nilai satuan Ohm-nya bertambah.
Mengukur nilai satuan Ohm dari thermistor dengan menggunakan. Multimeter adalah seperti yang ditunjukkan oleh gambar di bawah ini.
Gambar. Mengukur Thermistor

IDevice Icon 5. Mengukur Kapasitor
Kapasitor adalah komponen elektronik yang dirancang untuk dapat menyimpan dan membuang Tegangan Arus Listrik Searah (Direct Current Voltage/DCV).
Kapasitor terbagi dalam dua jenis. Pertama, kapasitor yang memiliki kutub positip (+) dan negatip (-). Dalam teknik elektronika disebut kapasitor polar (polarised capacitor). Kedua, kapasitor yang tidak memiliki kutub positip (+) dan negatip (-). Disebut kapasitor non polar (unpolarised capacitor).
Hal penting yang perlu diperhatikan dalam mengukur kapasitor polar adalah ;
a. Kabel penyidik (probes) positip (+) yang berwarna merah diletakkan pada kaki kapasitor yang bertanda positip (+).
b. Kabel penyidik (probes) negatip (-) yang berwarna hitam diletakkan pada kaki kapasitor yang bertanda negatip (-).
c. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) berada pada posisi x1, x10 atau kโ„ฆ, sesuai kebutuhan.
d. Untuk kapasitor non polar (unpolarised) kedua kabel penyidik (probes) dapat diletakkan secara sembarang (acak) ke kaki kapasitor. Lihat gambar di bawah ini.

Gambar. Mengukur Kapasitor

IDevice Icon 6. Mengukur Transistor
Transistor adalah komponen elektronik yang dirancang sebagai penguat arus, karenanya transistor disebut juga piranti (device) yang menangani arus (current handling device). Lihat gambar di bawah ini.
Gambar. Transistor

Dilihat dari tipenya, transistor terbagi dua, yaitu tipe PNP (Positip-Negatip-Positip) dan tipe NPN (Negatip-Positip-Negatip). Saluran masuk (leads) ke transistor (lazimnya disebut kaki transistor) dinamai dengan : Basis (Base), Kolektor (Collector), dan Emitor (Emitter).
Transistor pada dasarnya adalah dua buah dioda yang disambung secara berbalikan. Dioda yang pertama dibentuk oleh Emitor-Basis, dioda yang kedua dibentuk oleh Basis-Kolektor. Pada transistor tipe PNP, Emitor dan Kolektor berfungsi sebagai Anoda (+) terhadap Basis, sementara Basis berfungsi sebagai Katoda (-) terhadap Emitor dan Emitor. Pada transistor tipe NPN, Basis berfungsi sebagai Anoda (+) terhadap Emitor dan Kolektor, sementara Emitor dan Kolektor berfungsi sebagai Katoda (-) terhadap Basis. Cermati gambar di bawani ini dengan seksama.

Gambar. Konfigurasi dan Simbol Transistor

Konsep dioda pada transistor penting untuk dipahami dengan baik, karena erat kaitannya dengan penggunaan Multimeter dalam mengukur nilai satuan Ohm dari transistor (baca kembali uraian materi tentang baterai pada Multimeter).
Hal yang perlu diingat ketika mengukur transistor dengan Multimeter adalah :
a. Pada transistor tipe PNP kabel penyidik (probes) warna merah (+) selalu diletakkan pada kaki Basis, kabel penyidik (probes) warna hitam (-) diletakkan secara bergantian di kaki Emitor dan Kolektor.
b. Pada transistor tipe NPN kabel penyidik (probes) warna hitam (-) selalu diletakkan pada kaki Basis, kabel penyidik (probes) warna merah (+) diletakkan secara bergantian di kaki Emitor dan Kolektor.
c. Saklar jangkauan ukur berada pada posisi Ohm (โ„ฆ) dan batas ukur (range) berada pada posisi x1, x10, atau x1kโ„ฆ, sesuai kebutuhan. Lihat gambar di bawah ini.
Gambar. Pengukuran Transistor

Kaki-kaki Emitor, Basis, dan Kolektor dari transistor dapat ditentukan dengan tiga cara:
a. Dengan melihat tanda pada badan (case) transistor. Beberapa pabrik transistor membuat bulatan warna hitam atau tanda lingkaran di atas kaki kolektor dari transistor yang berbentuk silinder. Lihat gambar di bawah ini.
b. Dengan menggunakan katalog transistor yang dikeluarkanoleh pabrik pembuat transistor.
c. Dengan melihat sirip kecil yang menonjol keluar dari badan transistor. Lihat kembali gambar transistor.
d. Dengan menggunakan Multimeter.
e. Untuk transistor daya (power transistors) badan transistor berfungsi sebagai kolektor. Lihat gambar di bawah ini.
Gambar. Kaki-kaki Transistor Dilihat Dari Bawah

IDevice Icon 7. Mengukur Dioda
Dioda adalah komponen elektronik yang memiliki dua elektroda yaitu; (1) Anoda (a), dan (2) Katoda (k). Mengikuti anak panah pada simbol diode pada gambar di bawah ini arus listrik mengalir hanya satu arah yaitu dari Anoda ke Katoda. Arus listrik tidak akan mengalir dari Katoda ke Anoda. Hal yang perlu diingat ketika mengukur dioda dengan Multimeter adalah :

Gambar. Simbol Dioda
a. Kabel penyidik (probes) warna merah (+) diletakkan pada kaki Anoda, kabel penyidik (probes) warna hitam (-) diletakkan pada kaki Katoda.
b. Saklar jangkauan ukur pada posisi Ohm (โ„ฆ) dan batas ukur (range) pada posisi x1, x10, atau x1kโ„ฆ, sesuai kebutuhan. Lihat gambar di bawah ini.
Gambar. Pengukuran Dioda

IDevice Icon 8. Mengukur Transformator
Transformator adalah komponen elektronik yang dirancang untuk dapat memindahkan Tegangan Arus Listrik Bolak Balik/Alternating Current Voltage (ACV) dari gulungan primer (P) ke gulungan skunder (S) tanpa ada hubungan langsung antara kedua gulungan tersebut. Lihat gambar gambar di bawah ini.
Gambar. Transformator
Sebuah transformator masih baik dan dapat digunakan, atau sudah rusak dapat dibuktikan dengan cara mengukurnya dengan Multimeter. Hal yang perlu diingat ketika menggunakan Multimeter untuk mengukur transformator adalah :
a. Kedua kabel penyidik (probes) diletakkan secara sembarang (acak) pada titik-titik terminal pada gulungan primer.
b. Kedua kabel penyidik (probes) diletakkan secara sembarang (acak) pada titik-titik terminal pada gulungan skunder.
c. Kedua kabel penyidik (probes) diletakkan secara sembarang (acak) pada titik terminal primer dan skunder.
d. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) pada posisi x1, x10 atau kโ„ฆ sesuai kebutuhan. Lihat gambar di bawah ini.
Catatan : Langkah pengukuran tranformator ini berlaku untuk semua jenis transformator yang digunakan pada catu daya, maupun penguat audio/radio.

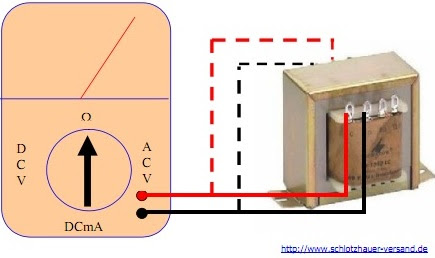

Gambar. Mengukur Transformator

IDevice Icon 9. Mengukur Gulungan (Coil/Winding)
Gulungan atau Coil atau winding adalah komponen elektronik yang dirancang khusus untuk menghasilkan induksi maknit. Jika gulungan kawat dialiri arus, pada gulungan tersebut akan dihasilkan induksi maknit.
Dalam teknik elektronika, gulungan atau coil ini diterapkan di dalam pembuatan transformator dalam bentuk gulungan primer (P) dan skunder (S), namun ada juga yang dibuat terpisah untuk keperluan khusus. Lihat gambar di bawah ini.
Gambar. Berbagai Jenis Gulungan (Coil/Winding) Untuk Berbagai Keperluan
Kondisi sebuah gulungan (coil/winding), apakah masih baik dan dapat digunakan, atau sudah rusak dapat dibuktikan dengan cara mengukurnya dengan Multimeter. Hal yang perlu diingat ketika menggunakan Multimeter untuk mengukur gulungan (coil/winding) adalah :
a. Kedua kabel penyidik (probes) dapat diletakkan secara sembarang (acak) pada terminal yang terdapat pada gulungan.
b. Saklar jangkauan ukur pada posisi โ„ฆ, batas ukur (range) pada posisi x1, x10, atau kโ„ฆ, sesuai kebutuhan. Lihat gambar di bawah ini.
Gambar. Mengukur Gulungan (Coil/Winding)

Anda baru saja membaca artikel yang berkategori elektro dengan judul Mengukur Komponen. Anda bisa bookmark halaman ini dengan URL https://blogbudakbungo.blogspot.com/2013/05/mengukur-komponen.html. Terima kasih......??? sampai jumpa di blog saya berikutnya......??
Ditulis oleh: blog budak bungo - Friday 10 May 2013
